屋頂分布式光伏電站通常是利用商場、工廠、民宅等屋頂建設，有著自建自發，就近使用的特點，它一般接入低于35千伏或更低電壓等級的電網。形形色色的屋頂，是不是每個屋頂電站都一樣呢？今天我們來一起了解多種分布式屋頂光伏電站安裝方式。
方式一 混凝土基礎安裝
按施工方式可分為：預制水泥基礎和直接澆筑基礎。
根據其大小可分為：獨立底座基礎和復合底座基礎。
在分布式光伏電站中的使用范圍：混凝土平面屋頂。
優點：承載能力強，抗洪抗風效果好，受力可靠，不破壞水泥屋頂，強度好，精度高，且施工簡單、方便、不需要大的施工設備。
缺點：增加屋頂?shù)呢?fù)荷，所需的鋼筋混凝土量大、人工多、施工周期長，整體造價較高。
1）獨立底座基礎

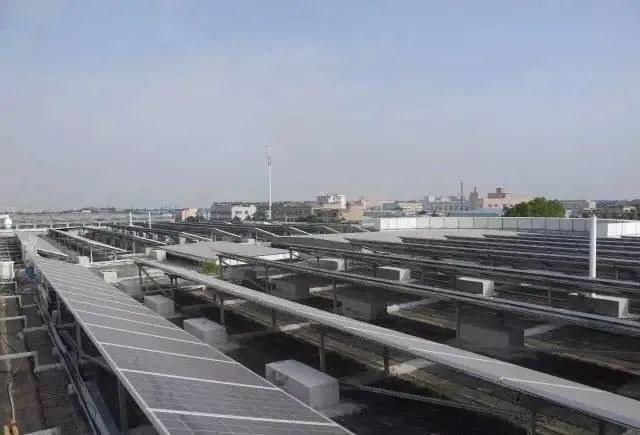

獨立底座為前后支架分開放置在混凝土平面屋頂上，獨立底座按柱體形狀分為方形柱、圓形柱。
a.方形柱
方形柱基座從連接方式上分為：支架與水泥基礎基座螺絲連接、支架連同水泥基礎一起澆筑、支架直接壓在混凝土基礎凹槽下、混凝土直接放置在支架上。
b.圓形柱
圓形柱基座從連接方式上分為：支架與混凝土基礎基座螺絲連接、支架連同水泥基礎一起澆筑。
2）復合底座基礎

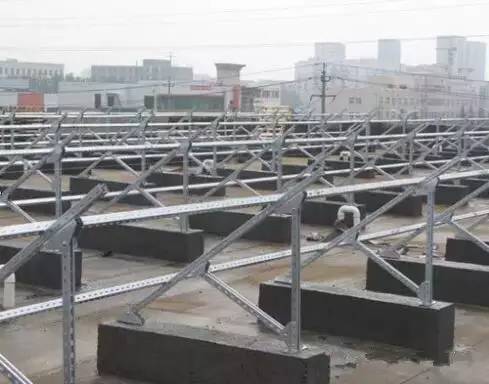

復合底座基礎也稱條形基礎，將前后支架連接為一體，具有更好的抵抗載荷能力。
其與支架的連接方式可分為：支架與混凝土基礎基座螺絲連接和支架連同水泥基礎一起澆筑。
方式二 夾具安裝
材質可分為：鋁型材、熱鍍鋅鋼、鋁合金、不銹鋼等。
適用范圍：主要應用于彩鋼瓦屋頂和琉璃瓦斜屋頂。
特點：重量輕、成本較低、可靠性高、安裝便捷。
由于彩鋼的結構種類多，夾具種類也較多，下面只列舉部分夾具類型。

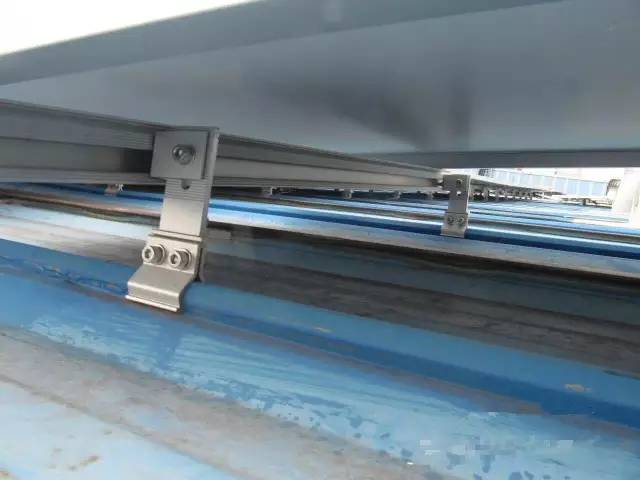

1）彩鋼瓦的安裝夾具（夾持）
適用彩鋼瓦類型：角馳三型、直立鎖邊結構。
2）馬鞍支座
適用彩鋼瓦類型：角馳三型、直立鎖邊結構、梯形結構。
與彩鋼瓦的連接方式分為：粘接（如圖12所示）和螺栓固定（如圖13所示）。
3）琉璃瓦掛鉤固定基礎
方式三 支架與屋頂粘接安裝
此安裝方式主要應用于混凝土斜屋頂和混凝土拱形屋頂。
